工商業戶外儲能系統
產品概述：
?
本產品為應用于工商業的戶外柜儲能產品，是由集中式PCS功率控制柜、高能量密度鋰電池系統柜等組成，是集中混合儲能系統產品，可便捷靈活的實現多種功率和容量的配置，也可實現多臺設備并聯組網形成中大型儲能系統，具有布置靈活、安裝方便、維護便利、安全隔離等特點。
其中PCS功率控制柜主要包括模塊化PCS，交、直流配電系統，監控系統，EMS和防護系統；鋰電池系統柜主要包括電池簇，電池管理系統BMS,電池環境控制系統，主動消防系統等功率變換模塊與能源管理系統。
PCS柜由100KW功率模塊、STS（選配）、MPPT（選配）、隔離變壓器組成。

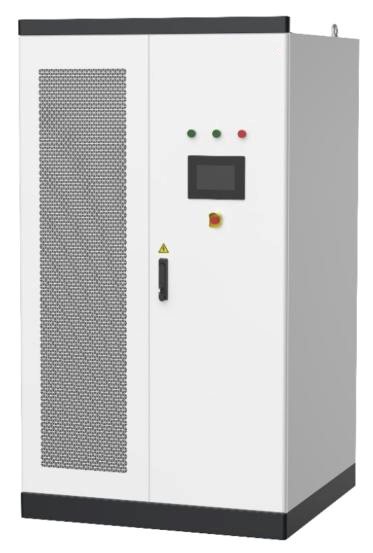

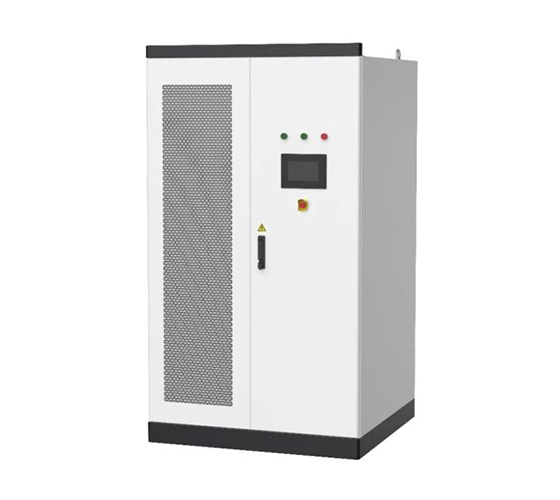

PCS功率控制柜
電池系統柜由15個電池PACK（201 kWh）、1個高壓箱、1套BMS系統、1套消防裝置、1個溫控空調組成。
?

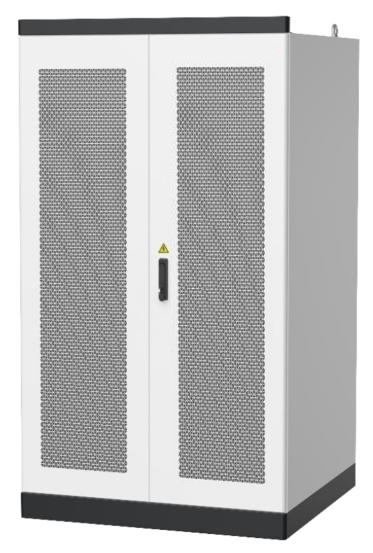

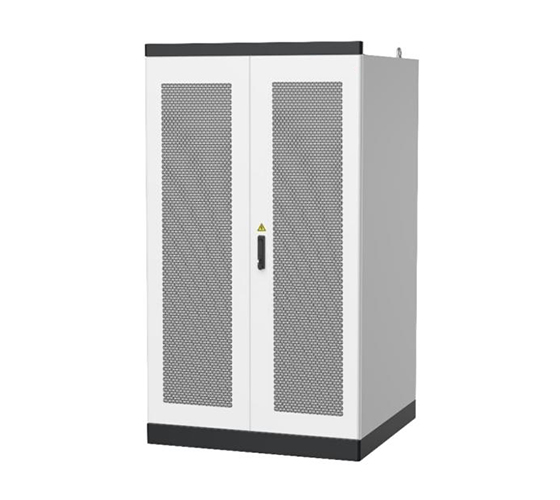

電池系統柜
產品特點：
?
?
- 能量密度高，產品集成化程度高，體積小
?
- 可方便的滿足用戶削峰填谷、動態增容、需求管理、保障電源、后備電源等需求
?
- ?數字電池技術，支持電池全生命周期運維管理服務
?
- ?支持遠程在線升級，實現無人值守
?
- 積木式設計，可便捷的實現多臺設備并聯組網形成中大型儲能系統
?
應用場景：
?

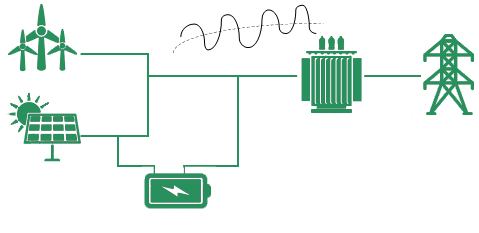

新能源消納，平滑出力

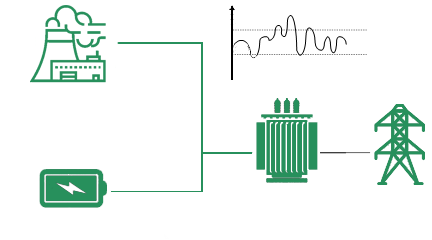

儲能聯合調頻

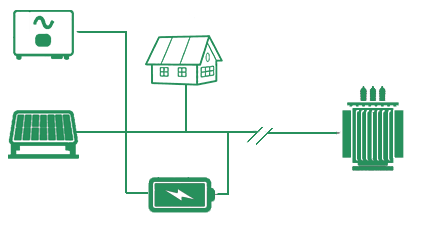

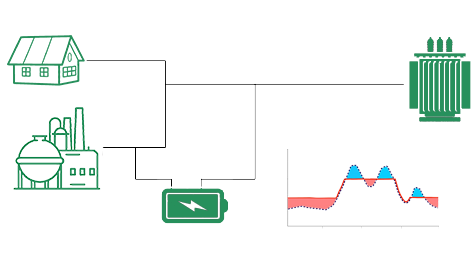

削峰填谷
應急備電
?
?
?
產品參數：
?
PCS：
?
|
項目 |
規格 |
|
|
輸入(光伏)（備選） |
||
|
最大輸入功率(kW) |
100 |
|
|
PV最大輸入電壓(V) |
950 |
|
|
MPPT電壓范圍(V) |
180~800 |
|
|
PV滿載MPPT電壓范圍(V) |
500V～800V |
|
|
每路MPPT最大輸入電流(A) |
100A |
|
|
MPPT路數 |
2 |
|
|
輸入(電池) |
||
|
電池類型 |
鋰電池 |
|
|
最大充放電功率(kW) |
100 |
|
|
電池電壓范圍(V) |
250~800 |
|
|
滿載電壓范圍(V) |
500~800 |
|
|
最大充放電電流(A) |
200 |
|
|
輸出(并網) |
||
|
電網連接 |
三相四線 |
|
|
最大輸出功率(kVA) |
110 |
|
|
額定功率(kVA) |
100 |
|
|
最大電網輸入功率(kVA) |
200 |
|
|
額定輸出電壓(V) |
380,230/400,3W/N+PE |
|
|
額定電網頻率(Hz) |
50/60 |
|
|
額定輸出電流(A) |
144 |
|
|
可調功率因數 |
1超前.1滯后 |
|
|
THDi |
<3% |
|
|
隔離變壓器 |
可選 |
|
|
輸出(離網) |
||
|
最大功率(kVA) |
110 |
|
|
額定功率(kVA) |
100 |
|
|
額定輸出電壓(V) |
220/380,230/400,3W/N+PE |
|
|
額定頻率(Hz) |
50/60 |
|
|
額定輸出電流(A) |
144 |
|
|
功率因數范圍 |
1超前.1滯后 |
|
|
THDu |
<2%線性 |
|
|
過載能力 |
110%長期 |
|
|
基本參數 |
||
|
特征&保護 |
防孤島保護，直流反接保護，絕緣檢測，直流浪涌保護，直流短路保護，交流浪涌保護， 交流過流保護，交流短路保護，交流欠過壓保護 |
|
|
工作溫度范圍(℃) |
-25～+55(45℃開始降額) |
|
|
工作濕度范圍(RH) |
5~95%,無凝露 |
|
|
海拔(m) |
4000(2000以上降額) |
|
|
冷卻方式 |
智能風冷 |
|
|
顯示 |
7寸觸摸顯示屏 |
|
|
通訊 |
以太網/4G/RS485/CAN |
|
|
重量(kg) |
580 |
|
|
910* |
||
|
尺寸W*D*H(mm) |
1000*1000*2160 |
|
|
防護等級 |
IP54 |
|
|
滿足標準 |
||
|
認證 |
TUV CE |
|
|
并網標準 |
EN 50549-1, VDE-AR-N 4105, VDE V0124-100,NRS 097-2-1 |
|
電池Pack：
?
|
項目 |
規格 |
備注 |
|
|
成組方式 |
1P15S |
? |
|
|
標稱電量 |
13.4kWh |
0.5P@25±3℃ |
|
|
標稱電壓 |
48V |
? |
|
|
電壓范圍 |
42-54V |
單體電壓2.8V-3.6V |
|
|
充放電方式 |
CC/CCCV/CP/CPCV |
? |
|
|
標準充電功率/電流 |
6.72kW/140A |
? |
|
|
標準放電功率/電流 |
6.72kW/140A |
? |
|
|
充電截止電流 |
14A |
CCCV充電末 |
|
|
放電截止電流 |
180A |
CP放電末 |
|
|
工作溫度 |
充電：0℃-55℃ 放電：-20℃-55℃ |
? |
|
|
推薦使用環境溫度范圍 |
20℃-30℃ |
? |
|
|
自放電率/月 |
≤3%/月 |
25℃,40%SOC,新電池生產后3個月 |
|
|
冷卻方式 |
風冷 |
? |
|
|
通訊方式 |
CAN |
? |
|
|
輔電制式 |
24V |
? |
|
|
輔電功率 |
≤12W |
含風機功率 |
|
|
尺寸 |
W510xD647xH240mm |
? |
|
|
重量 |
100kg±5kg |
? |
|
|
IP等級 |
IP20 |
? |
|
|
存儲溫度 |
6個月：0℃-35℃ 1個月：-20℃-45℃ |
? |
|
|
存儲濕度 |
＜75% RH，無冷凝水 |
? |
|
|
適用系統電壓等級 |
≤1500Vdc |
? |
|
|
海拔高度 |
≤3000m |
2000m以上降額使用 |
|
?
?
電池Rack
?
|
項目 |
規格 |
備注 |
|
|
成組方式 |
1P15S |
? |
|
|
標稱電量 |
201kWh |
0.5P@25±3℃ |
|
|
標稱電壓 |
720V |
? |
|
|
電壓范圍 |
630-810V |
? |
|
|
充放電方式 |
CC/CCCV/CP/CPCV |
? |
|
|
標準充電功率/電流 |
100kW/140A |
? |
|
|
標準放電功率/電流 |
100kW/140A |
? |
|
|
充電截止電流 |
14A |
CCCV充電末 |
|
|
放電截止電流 |
180A |
CP放電末 |
|
|
工作溫度 |
充電：0℃-55℃ 放電：-20℃-55℃ |
? |
|
|
推薦使用環境溫度范圍 |
20℃-30℃ |
? |
|
|
冷卻方式 |
風冷 |
? |
|
|
通訊方式 |
CAN、RS485、Ethernet |
? |
|
|
循環壽命 |
25℃，EOL 80% 90%DOD |
||
|
尺寸 |
W1400xD1200xH2500mm |
? |
|
|
重量 |
2000kg±10kg |
? |
|
|
IP等級 |
IP20/IP54 |
? |
|
|
消防制劑 |
全氟己酮(FK5112) |
? |
|
|
噪音 |
＜75dB |
? |
|
|
海拔高度 |
≤3000m |
2000m以上降額使用 |
|
?
?
